Расположение стеллажей на складе напрямую влияет на эффективность работы, безопасность и пропускную способность складского комплекса.
Калькулятор расстановки стеллажей генерирует схему расстановки фронтальных стеллажей для площадки прямоугольной формы и настроен на создание системы хранения с максимальным количеством паллетомест на складе.
Реклама
К сожалению, данный расчет доступен только при платной подписке. Подписка дает доступ ко всем функциям калькулятора и генерации PDF-отчетов. оформите подписку или попробуйте расчет, доступный без подписки.
Ваша подписка была активна до .
Для продолжения работы с расчётами необходимо продлить подписку.
Выберите производителя стеллажного оборудования из списка.
Чем отличаются производители: у каждого производителя собственные профили балок и стоек, разные формы зацепов - зачастую балки одного производителя не подходят к стойкам другого. У производителей могут отличаться марки стали, из которых изготавливаются стеллажи. Эти отличия сказываются и на различиях в определении несущей способности элементов стеллажей у разных заводов.
Также обращайте внимание на близость производства от вашего склада - это поможет сэкономить на доставке.
Выберите тип поддона:
800×1200 (евро) — европоддон, наиболее распространенный размер. Размеры: 1200 х 800 мм, 144 мм в высоту. Используется на большинстве складов России.
1000×1200 — финский поддон (финпаллета), используется для более крупных грузов. Размеры: 1200 х 1000 мм, 144 мм в высоту. Обеспечивает большую площадь для размещения товаров.
Укажите общий вес поддона вместе с размещенным на нем грузом в килограммах.
Этот параметр необходим для расчета несущей способности стеллажа и выбора профиля балок.
Укажите вес груза брутто (вес груза с упаковкой) с учетом веса поддона (в среднем 15-25 кг.)
Укажите высоту поддона с размещенным грузом в миллиметрах.
Этот параметр влияет на расчет количества ярусов и расстояния между балками стеллажа.
Измеряется от пола до верхней точки груза.
Укажите высоту складского помещения от пола до потолка в миллиметрах.
Этот параметр определяет максимальную высоту стеллажной системы и количество ярусов хранения.
Программа расчета оставляет расстояние 500 мм для освещения и зазора для подъема груза погрузчиком.
Поэтому, если вам нужно больше места для потолочных коммуникаций, укажите меньшее значение высоты.
Укажите длину складского помещения в миллиметрах.
Это размер помещения, вдоль которого будут расположены линии стеллажей. Рекомендуется измерять расстояние между выступающими частями конструкции здания - колоннами, балками, другими элементами конструкции, в том числе направляющими кран-балки.
Параметр влияет на количество секций стеллажа в линии.
Укажите ширину складского помещения в миллиметрах.
Это размер помещения, перпендикулярный расположению стеллажей.
От ширины помещения зависит общее количество рядов стеллажей.
!Практический совет: для того, чтобы получить вариант расстановки складских стеллажей "поперек", поменяйте во вводимых данных длину и ширину склада.

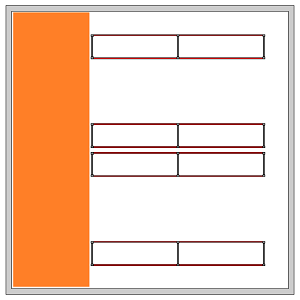

Укажите ширину главного проезда вдоль стеллажа для передвижения складской техники (погрузчика) в миллиметрах.
Значение можно получить из технической документации на технику (ширина рабочего коридора, Ast) или опытным путем.
Учитывайте требования безопасности.

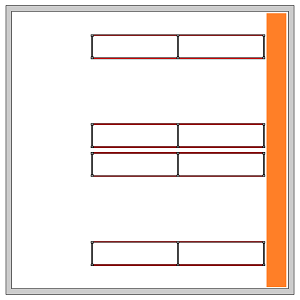

Укажите отступ от стены, противоположной проезду, в миллиметрах.
Отступ необходим для:
Рекомендуемый отступ: 800 мм.

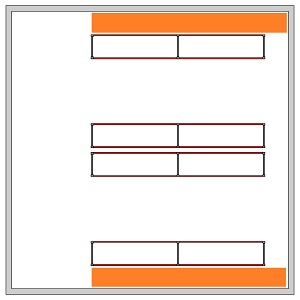

Укажите отступ от боковых стен помещения в миллиметрах.
Боковые отступы необходимы с каждой стороны для:

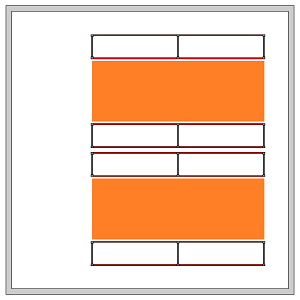

Укажите ширину проездов внутри стеллажной системы в миллиметрах.
Это расстояние между рядами стеллажей, необходимое для работы складской техники при отборе и размещении паллет.
Изучите техническую документацию на технику. При определении ширины рабочего коридора к документальным значениям добавьте зазор 100-200 мм.
